Μόνιμη συνδεμένη μαγνήτης Stepper μηχανή 10mm VSM10-816G με το κιβώτιο ταχυτήτων 10*12mm
Προαιρετική αναλογία κιβώτιο ταχυτήτων 10mm εργαλείων 10*12 μόνιμη stepper μαγνητών VSM10-816G μηχανή
Περιγραφή:
VSM10157 είναι μια 10mm μόνιμη stepper μαγνητών μηχανή με το κιβώτιο ταχυτήτων 10*12mm.
Τα κιβώτια ταχυτήτων είναι διαθέσιμα σε διαφορετικές αναλογίες εργαλείων (στις 2:1 στις 1000:1), οι πελάτες μπορούν να επιλέξουν την αναλογία εργαλείων σύμφωνα με τις απαιτήσεις τους ταχύτητας/ροπής.
Όσον αφορά τον τύπο συνδετήρων, η εικόνα είναι FPC.
Μπορέστε επίσης να κάνετε PCB+4 wires+connector, έχουμε το διαφορετικό διάστημα συνδετήρων, όπως 1mm/1.25mm/1.5mm/2mm/2.5mm χωρίζοντας κατά διαστήματα και ούτω καθεξής.
Ο ο συνηθέστερα χρησιμοποιημένος συνδετήρας είναι 51021-0400 (συνδετήρας πισσών 1.25mm)
Παράμετροι μηχανών:
| Διαμορφώστε το αριθ. |
VSM10157-10G |
| Διάμετρος μηχανών |
10mm |
| Γωνία βημάτων |
18°/10 |
| Εκτιμημένη τάση |
3.3-5V συνεχές ρεύμα |
| Άξονας παραγωγής |
Άξονας βιδών μολύβδου Δ shaft/M3 |
| Τύπος συνδετήρων |
fpc/4 συνδετήρας καρφιτσών |
| Συγχρονίστε το αριθ. |
2 - φάση |
| Αντίσταση μηχανών |
19Ω/phase |
| Τύπος μηχανών |
Διπολικός |
Παράμετροι κιβωτίων ταχυτήτων:
| Αναλογία εργαλείων |
2:1 |
5:1 |
10:1 |
15:1 |
20:1 |
30:1 |
36:1 |
50:1 |
63:1 |
67:1 |
89:1 |
100:1 |
| Ακριβής αναλογία |
2,002 |
4,995 |
9,677 |
14,754 |
20,501 |
29,120 |
36,122 |
51,103 |
63,071 |
66,801 |
89,227 |
99,002 |
| Αριθμός δοντιών |
23 |
20 |
13 |
18 |
15 |
12 |
20 |
20 |
14 |
17 |
14 |
13 |
| Επίπεδα εργαλείων |
2 |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
4 |
| Αποδοτικότητα |
80% |
80% |
80% |
72% |
72% |
72% |
65% |
65% |
65% |
65% |
65% |
65% |
| |
| Αναλογία εργαλείων |
110:1 |
150:1 |
172:1 |
210:1 |
250:1 |
275:1 |
298:1 |
380:1 |
420:1 |
500:1 |
600:1 |
1000:1 |
| Ακριβής αναλογία |
110,407 |
150,948 |
171,883 |
210,591 |
250,111 |
274,403 |
297,924 |
387,689 |
421,296 |
506,155 |
599,394 |
986,406 |
| Αριθμός δοντιών |
12 |
18 |
13 |
12 |
13 |
12 |
12 |
12 |
12 |
18 |
16 |
12 |
| Επίπεδα εργαλείων |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
7 |
7 |
7 |
| Αποδοτικότητα |
59% |
59% |
59% |
59% |
59% |
59% |
59% |
59% |
59% |
47% |
47% |
47% |
Σχέδιο σχεδίου:

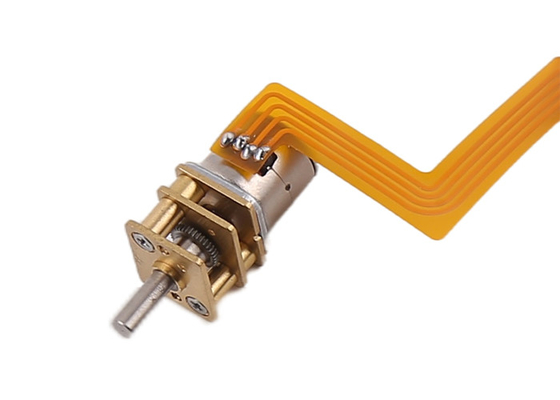

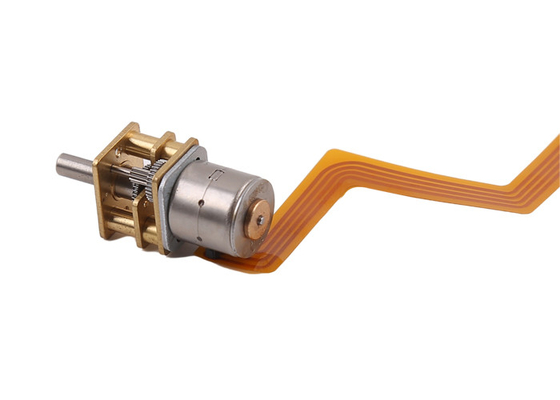

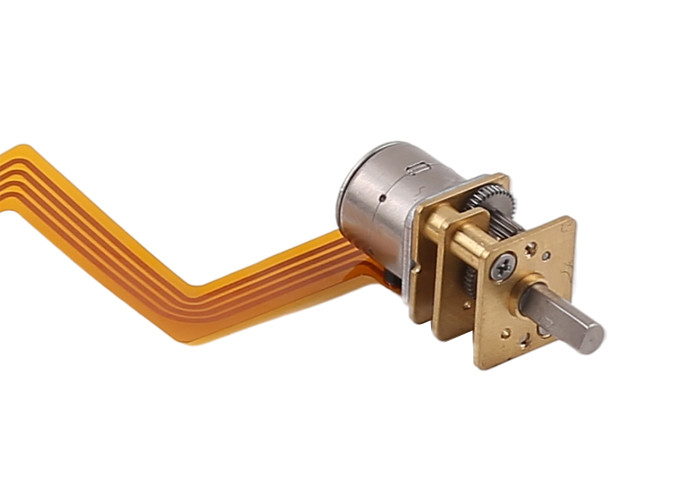

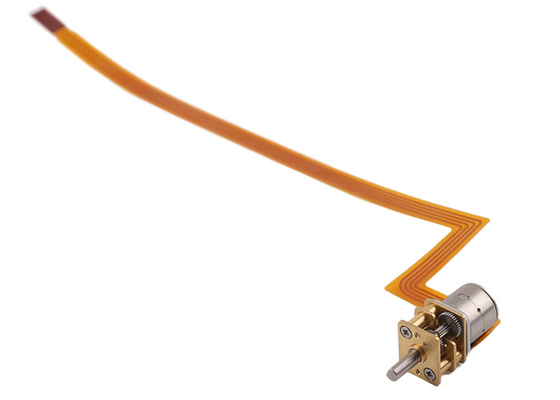

Επίδειξη προϊόντων:
Εφαρμογή stepper των μηχανών:
Stepper οι μηχανές χρησιμοποιούνται για τον ακριβή έλεγχο, που χρησιμοποιείται ευρέως στο ιατρικό εξοπλισμό, τον τρισδιάστατο εκτυπωτή, το βιομηχανικό ακριβή έλεγχο, τον εξοπλισμό αυτοματοποίησης, κ.λπ.
Stepper οι μηχανές μπορούν να χρησιμοποιηθούν σε οποιεσδήποτε ακριβές conrtol απαίτησης μηχανισμών και περιστροφική/γραμμική μετακίνηση.
Πλεονέκτημα stepper των μηχανών:
Stepper η μηχανή μπορεί να φθάσει στον ακριβή έλεγχο ακόμη και χωρίς κωδικοποιητές στενός-βρόχων/χωρίς ανατροφοδοτεί το σύστημα, επίσης δεν βουρτσίζουν ηλεκτρικό. Κατά συνέπεια δεν υπάρχει κανένα ηλεκτρομαγνητική παρέμβαση και ηλεκτρικό ζήτημα σπινθήρων. Σε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν βουρτσισμένες τις συνεχές ρεύμα αβούρτσιστες μηχανές μηχανών.
Stepper οι μηχανές είναι εύκολο να ελεγχτούν με τους οδηγούς, και αυτό το χαρακτηριστικό γνώρισμα καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.
1. Ακριβής έλεγχος επιτεύξιμος, προγραμματίσημος
2. Χωρίς την ηλεκτρομαγνητική παρέμβαση & ηλεκτρικούς σπινθήρες
3. Μικρό μέγεθος
4. Λογική τιμή
5. Χαμηλού θορύβου
6. Μακριά ζωή υπηρεσιών
Stepper οι μηχανές χρησιμοποιούνται ευρέως μεταξύ όλων των βιομηχανιών.
