Stepper 15mm διπλή μηχανή εργαλείων σκουληκιών ροπής μηχανών 5V υψηλή με το μίνι οριζόντιο κιβώτιο εργαλείων μετάλλων

Stepper ροπής GM12-15by μηχανών 15mm διπλός υψηλός μικρός όγκος μηχανών εργαλείων με το μίνι οριζόντιο κιβώτιο εργαλείων μετάλλων

stepper 15mm μηχανή που συνδέεται με το κιβώτιο ταχυτήτων 1812 σκουληκιών

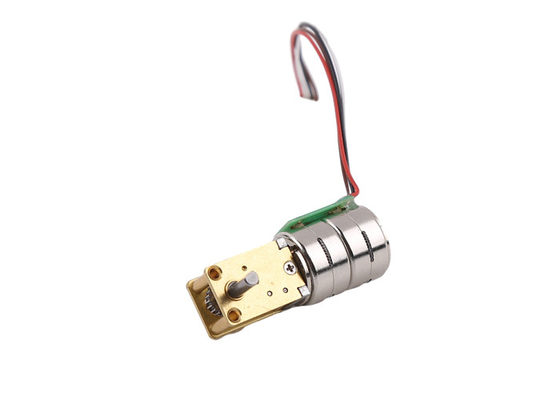

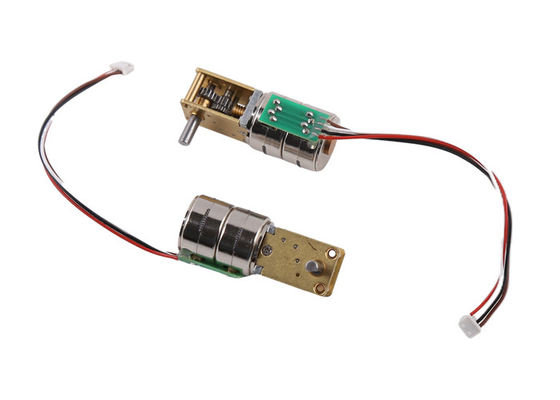

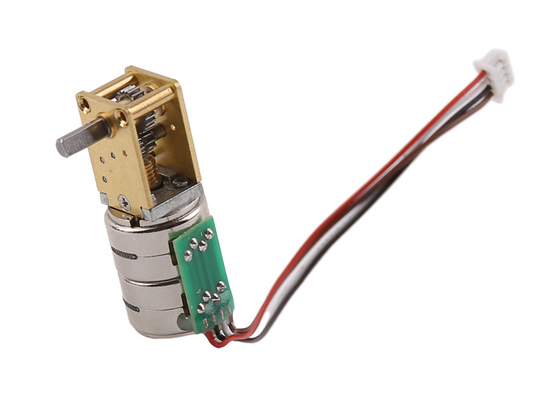

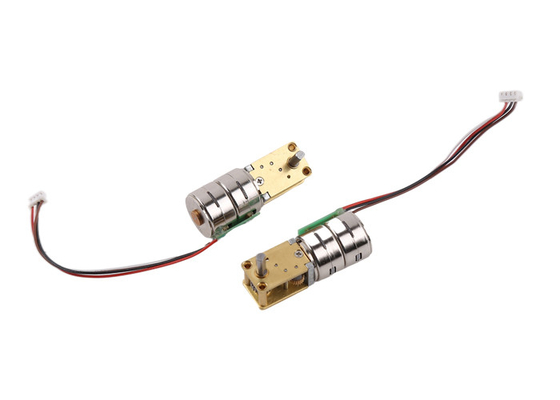

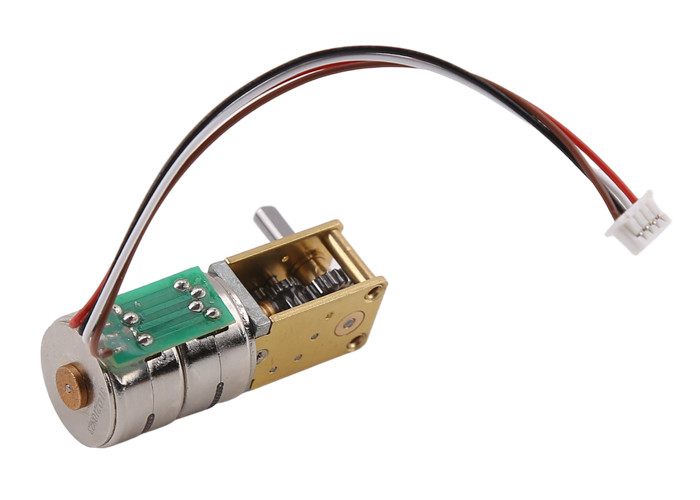

Αυτό είναι μια 15mm διπλή μηχανή, με το σκουλήκι 1812 μηχανή κιβωτίων εργαλείων μετάλλων

Το γενικό μέγεθος της right-angle μηχανής κιβωτίων ταχυτήτων είναι μικρό, και η γωνία μεταξύ του άξονα παραγωγής και του ρουλεμάν μηχανών είναι 90 βαθμοί, το οποίο είναι κατάλληλο για τις απαιτήσεις εγκαταστάσεων των ειδικών περιπτώσεων.

Η βασική γωνία βημάτων της μηχανής είναι 18 βαθμοί, δηλ., 20 βήματα ανά επανάσταση. Όταν αντιστοιχείται το πεδίο εργαλείων, το τελικό ψήφισμα γωνίας μηχανών μπορεί να φθάσει σε 0.018~0.9 βαθμούς, οι οποίοι μπορούν να χρησιμοποιηθούν στις διάφορες θέσεις που απαιτούν τον ακριβή έλεγχο.

Η επιλέξιμη αναλογία ταχύτητας αυτού του μειωτή εργαλείων μετάλλων μηχανών είναι 1:21 1:42 1:118 1:236 1:302 1:399 1:515 1:603 1:798 1:1030, οι διαφορετικές αναλογίες ταχύτητας θα παραγάγουν τη διαφορετική τελική ροπή και η ταχύτητα, πελάτες μπορεί να επιλέξει σύμφωνα με τις διαφορετικές απαιτήσεις ροπής και ταχύτητας. Οι ειδικές αναλογίες ταχύτητας μπορούν να προσαρμοστούν εάν είναι απαραίτητο, παρακαλώ να μας έρθουν σε επαφή με για να συζητήσουν.

Κατά επιλογή μιας μηχανής, την είναι απαραίτητο να εξεταστεί περιεκτικά η ταχύτητα και η ροπή καλύπτοντας τις απαιτήσεις. Η συχνότητα κίνησης της stepper μηχανής καθορίζει την ταχύτητα της μηχανής, και η αναλογία μείωσης του κιβωτίου ταχυτήτων καθορίζει την τελική ταχύτητα άξονων παραγωγής. Αυτό είναι ένας απλός τύπος για να βοηθήσει τους πελάτες να επιλέξουν μια μηχανή.

Ταχύτητα Ν άξονων παραγωγής μηχανών (περιστροφή/λεπτό) = (PPS*18/6/i). Παραδείγματος χάριν, ένα κιβώτιο ταχυτήτων με μια αναλογία ταχύτητας 118 επιλέγεται, η μηχανή οδηγείται σε 800pps, και η τελική ταχύτητα άξονων παραγωγής είναι N=800*18/6/118=20.33

Για τη γραμμή σύνδεσης της μηχανής, μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες πελατών

ΕΙΔΙΚΗ ΣΗΜΑΝΤΙΚΗ ΥΠΕΝΘΥΜΙΣΗ

Λόγω της χρήσης της δομής εργαλείων σκουληκιών, η ολόκληρη μηχανή έχει μια συμπαγή δομή, αλλά η αποδοτικότητα αυτής της δομής είναι σχετικά χαμηλή, έτσι η ειδική προσοχή πρέπει να πληρωθεί κατά την επιλογή της.

SM15mm-1812 stepper κιβωτίων ταχυτήτων σκουληκιών κύριες παράμετροι:

SM15-1812 stepper εργαλείων σκουληκιών μηχανή που σύρει έξω:

SM15-1812 stepper εργαλείων σκουληκιών καμπύλη ροπής:

Δεδομένου ότι υπάρχουν πολλές επιλογές ταχύτητας, η ροπή παραγωγής μπορεί να είναι η αναλογία * αποδοτικότητα ταχύτητας ροπής * της μηχανής, και η συγκεκριμένη κατάσταση θα καθοριστεί γενικά μετά από να εξετάσει το πραγματικό δείγμα. Ο ακόλουθος είναι η καμπύλη ροπής της stepper SM15 μηχανής για την αναφορά.

SM15-1812 stepper εργαλείων σκουληκιών επίδειξη μηχανών:

Ο ΤΥΠΟΣ ΚΑΛΩΔΙΟΥ ΣΥΝΔΕΕΙ:

Μέθοδος εισαγωγής μηχανών με τον τύπο καρφιτσών

, FPC, PCB, καλώδιο κ.λπ. μολύβδου. Αυτοί μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες πελατών.
