Περιγραφή:
συνδεμένη stepper 20mm μικροϋπολογιστής μηχανή
Stepper vsm20-MG 20mm η μηχανή αποτελείται από μια μικροσκοπική stepper μηχανή με μια εξωτερική διάμετρο 20mm και ένα κιβώτιο ταχυτήτων μετάλλων ακρίβειας. Η αναλογία επιβράδυνσης μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του πελάτη.
Η αναλογία επιβράδυνσης αυτής της εικόνας είναι 1:35, και η ροπή είναι το 800g.cm στη σειρά 20RPM.This stepper αναλογίας επιβράδυνσης μηχανών έχει: 1:3 1:7 1:10 1:16 1:17 1:20 1:30 1:35 1:50 1:63 1:70 1:86 1:115 1:150 1:210 1:250 1:360
Η βασική περπατώντας γωνία της μηχανής είναι 18 βαθμοί, το οποίο είναι 20 βήματα ανά περιτύλιξη. Συνδυασμένο με την επίδραση επιβράδυνσης του κιβωτίου ταχυτήτων μείωσης, το ψήφισμα γωνίας περιστροφής της τελικής μηχανής μπορεί να φθάσει σε 0.05~6 βαθμούς.
Ο πελάτης μπορεί να επιλέξει την αναλογία μείωσης ταχύτητας σύμφωνα με τις διαφορετικές απαιτήσεις ταχύτητας ροπής, και συγχρόνως, η κατάλληλη οδηγώντας συχνότητα της stepper μηχανής μπορεί να επιτύχει την καθορισμένες ταχύτητα και τη ροπή.
Παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με εάν ενδιαφέρεστε για την αγορά λίγων δειγμάτων στη δοκιμή.
Παράμετροι μηχανών:
| Διαμορφώστε το αριθ. |
SM20L-13GR-10G-7D |
| Τύπος μηχανών |
20mm μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ (διπολική) |
| Τύπος κιβωτίων ταχυτήτων |
13GR κιβώτιο ταχυτήτων κυλίνδρων |
| Συγχρονίστε το αριθ. |
2 φάσεις (4 καλώδια) |
| Γωνία βημάτων |
18°/gear αναλογία |
| Αντίσταση σπειρών |
10Ω/phase |
| ΑΝΑΛΟΓΙΑ ΕΡΓΑΛΕΙΩΝ |
1:3~360 |
| Άξονας παραγωγής |
άξονας 3mm D2.5 |
| ΕΚΤΙΜΗΜΕΝΗ ΕΠΑΝΑΣΤΑΣΗ |
5~200 (περιστροφή/λεπτό) |
| BOUNDARGDIMENSION |
DIA20*L29.8 (χιλ.) |
Παράμετροι κιβωτίων ταχυτήτων:
| Αναλογία εργαλείων |
10:1 |
16:1 |
20:1 |
30:1 |
35:1 |
39:1 |
50:1 |
66:1 |
| Ακριβής αναλογία |
9,952 |
15,955 |
20,622 |
29,806 |
35,337 |
38,889 |
49,778 |
66,311 |
| Αριθμός δοντιών |
14 |
20 |
18 |
14 |
18 |
18 |
15 |
18 |
| Επίπεδα εργαλείων |
2 |
4 |
4 |
3 |
4 |
4 |
4 |
4 |
| Αποδοτικότητα |
80% |
64% |
64% |
71% |
64% |
64% |
64% |
64% |
| |
| Αναλογία εργαλείων |
87:1 |
102:1 |
153:1 |
169:1 |
210:1 |
243:1 |
297:1 |
350:1 |
| Ακριβής αναλογία |
87,303 |
101,821 |
153,125 |
169,383 |
209,402 |
243,158 |
297,071 |
347,972 |
| Αριθμός δοντιών |
15 |
14 |
16 |
15 |
19 |
15 |
15 |
14 |
| Επίπεδα εργαλείων |
4 |
4 |
5 |
5 |
5 |
5 |
5 |
5 |
| Αποδοτικότητα |
64% |
64% |
58% |
58% |
58% |
58% |
58% |
58% |
Σχέδιο σχεδίου:

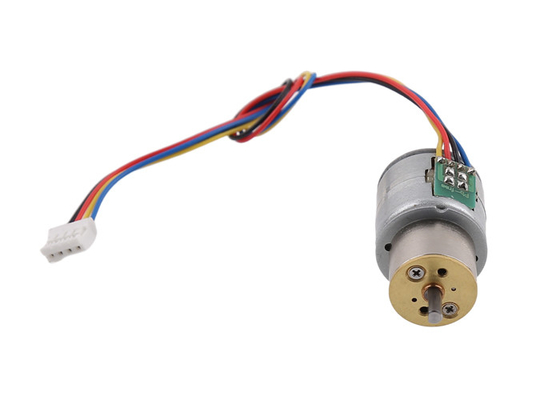

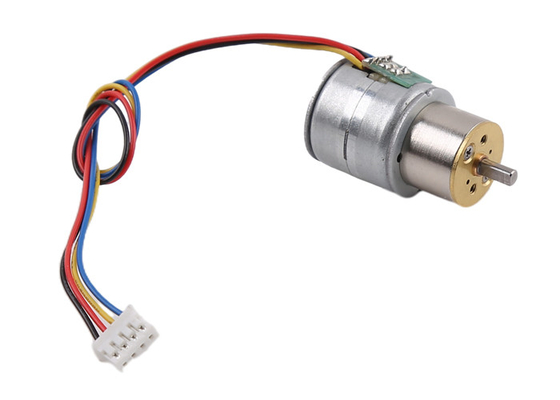

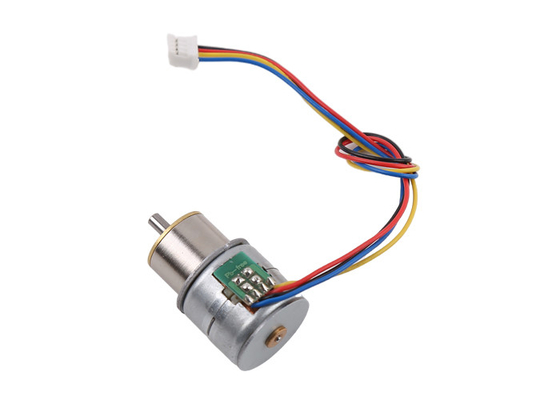

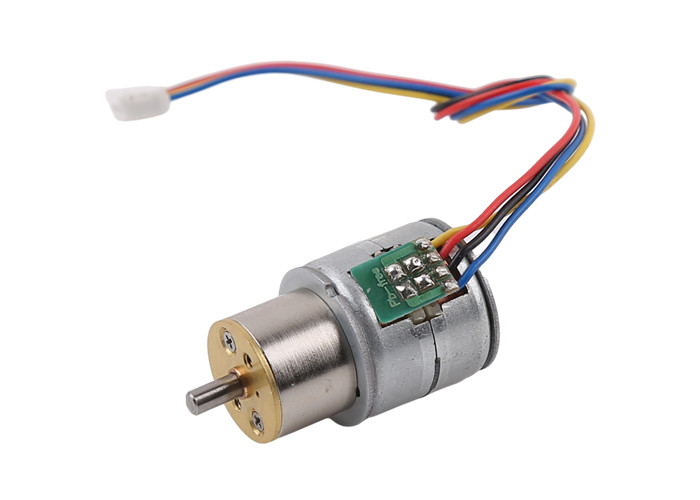

Επίδειξη προϊόντων:
Εφαρμογή stepper των μηχανών:
Stepper οι μηχανές χρησιμοποιούνται για τον ακριβή έλεγχο, που χρησιμοποιείται ευρέως στο ιατρικό εξοπλισμό, τον τρισδιάστατο εκτυπωτή, το βιομηχανικό ακριβή έλεγχο, τον εξοπλισμό αυτοματοποίησης, κ.λπ.
Stepper οι μηχανές μπορούν να χρησιμοποιηθούν σε οποιεσδήποτε ακριβές conrtol απαίτησης μηχανισμών και περιστροφική/γραμμική μετακίνηση.
ΤΥΠΟΙ ΑΞΟΝΩΝ:
Έξω τα πρότυπα άξονων ως εξής, μπορούν επίσης προσαρμοσμένος λόγω των σχεδίων χρηστών
υποδοχή για να έρθει σε επαφή με τη εξυπηρέτηση πελατών για περισσότερους τύπους
Πληροφορίες συσκευασίας και ναυτιλίας:
Τα δείγματα συσκευάζονται με το σφουγγάρι αφρού μέσα στο κιβώτιο εγγράφου.
Για τη μαζική παραγωγή, τα προϊόντα συσκευάζονται στο χαρτοκιβώτιο εγγράφου.
Για τη θάλασσα που στέλνει (μαζική παραγωγή), τα χαρτοκιβώτια συσκευάζονται στην παλέτα.
Χρόνος ναυτιλίας:
Από σαφή (DHL UPS Fedex/TNT): 5~12 ημέρες
Από 4PX σαφές: 10~20 ημέρες
Θάλασσα που στέλνει: 40~60 ημέρες (εξαρτάται από τις διαφορετικές χώρες)
