Τόπος καταγωγής: | Κίνα |
Μάρκα: | Vic-Tech |
Πιστοποίηση: | RoHS |
Αριθμό μοντέλου: | VSM10-816G |
Ποσότητα παραγγελίας min: | 1Unit |
---|---|
Τιμή: | $3.5~$7/Unit |
Συσκευασία λεπτομέρειες: | Τα δείγματα συσκευάζονται με το κιβώτιο εγγράφου, και τα προϊόντα μαζικής παραγωγής συσκευάζονται με |
Χρόνος παράδοσης: | 10~20 ημέρες μετά από το δείγμα πληρώνεται |
Όροι πληρωμής: | T/T, Paypal, πιστωτική κάρτα |
Δυνατότητα προσφοράς: | 100000 pc/Month |
Τύπος μηχανών: | Stepper motor+ ΠΡΩΘΥΠΟΥΡΓΟΥ κιβώτιο ταχυτήτων | Μέγεθος μηχανών: | διάμετρος 10mm |
---|---|---|---|
Γωνία βημάτων: | 18°/gear αναλογία | Τύπος κιβωτίων ταχυτήτων: | 10*12 κιβώτιο ταχυτήτων |
Τύπος συνδετήρων: | FPC/4 συνδετήρας καρφιτσών | Άξονας παραγωγής: | Άξονας βιδών μολύβδου άξονων Δ |
Υψηλό φως: | 2 - stepper φάσης μηχανή,Stepper ΠΡΩΘΥΠΟΥΡΓΟΎ άξονων Δ μηχανή,10mm stepper ΠΡΩΘΥΠΟΥΡΓΟΥ μηχανή |
Προαιρετική αναλογία κιβώτιο ταχυτήτων 10mm εργαλείων 10*12 μόνιμη stepper μαγνητών VSM10-816G μηχανή
Περιγραφή:
VSM10-816G είναι stepper μαγνητών 10mm μόνιμη μηχανή που συνδέεται με ένα κιβώτιο ταχυτήτων 10*12 χιλ.
Έχουμε τις διαφορετικές αναλογίες εργαλείων για την επιλογή (στις 2:1 στις 1000:1), οι πελάτες μπορούν να επιλέξουν την αναλογία εργαλείων βασισμένη στην απαίτησή τους ταχύτητας/ροπής.
Περίπου ο τύπος συνδετήρων, στην εικόνα, αυτό είναι FPC.
Μπορούμε επίσης να το κάνουμε το συνδετήρα PCB+4 wires+, και έχουμε τη διαφορετική πίσσα των συνδετήρων, όπως η πίσσα 1mm/1.25mm/1.5mm/2mm/2.5mm και ούτω καθεξής.
Ο συνδετήρας που χρησιμοποιείται ο συνηθέστερα για μας είναι 51021-0400 (συνδετήρας πισσών 1.25mm)
Παράμετροι μηχανών:
Διαμορφώστε το αριθ. | VSM10-816G |
Γωνία βημάτων | 18°/gear αναλογία |
Άξονας παραγωγής | Άξονας βιδών μολύβδου Δ shaft/M3 |
Τύπος συνδετήρων | FPC/4 συνδετήρας καρφιτσών |
Συγχρονίστε το αριθ. | 2 - φάση |
Τύπος μηχανών | Διπολικός |
Αντίσταση σπειρών | 20Ω/40Ω |
Εκτιμημένη τάση | 3.3~5V συνεχές ρεύμα |
Παράμετροι κιβωτίων ταχυτήτων:
Αναλογία εργαλείων | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
Ακριβής αναλογία | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
Αριθμός δοντιών | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
Επίπεδα εργαλείων | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
Αποδοτικότητα | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
Αναλογία εργαλείων | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
Ακριβής αναλογία | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
Αριθμός δοντιών | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
Επίπεδα εργαλείων | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
Αποδοτικότητα | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Σχέδιο σχεδίου:

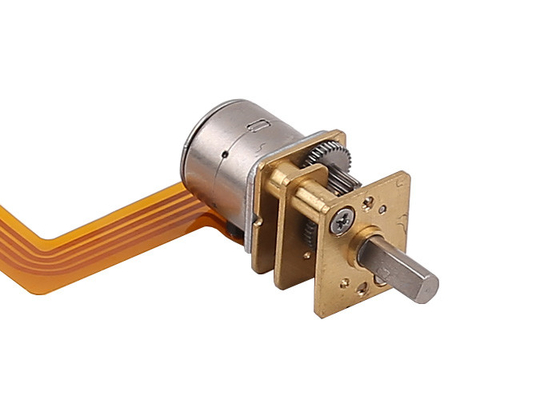

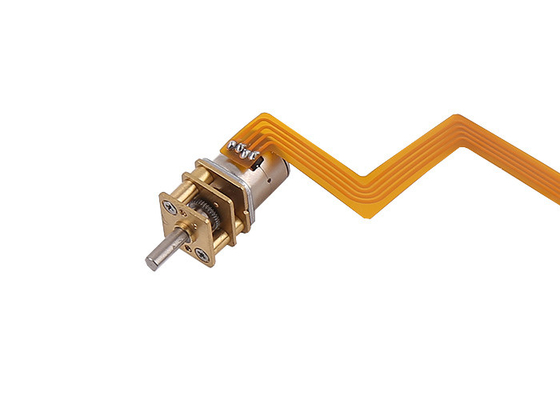

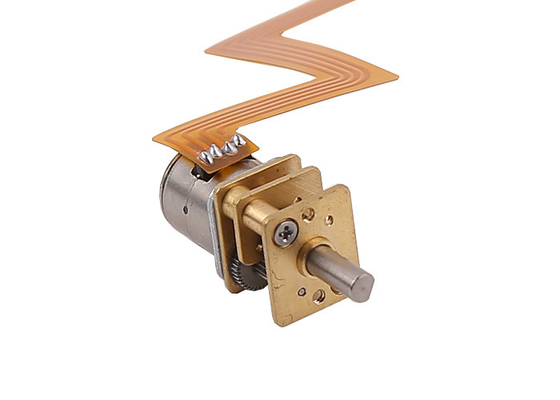

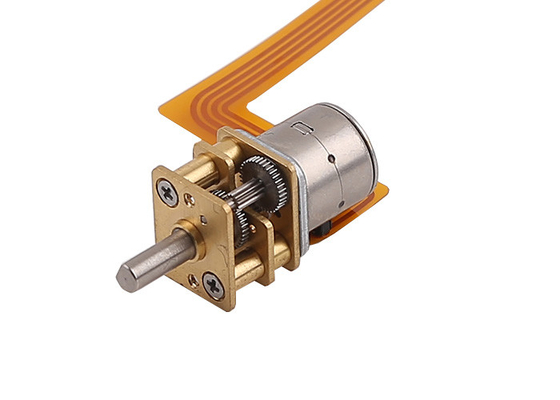

Επίδειξη προϊόντων:
Εφαρμογή stepper των μηχανών:
Stepper οι μηχανές χρησιμοποιούνται για τον ακριβή έλεγχο, που χρησιμοποιείται ευρέως στο ιατρικό εξοπλισμό, τον τρισδιάστατο εκτυπωτή, το βιομηχανικό ακριβή έλεγχο, τον εξοπλισμό αυτοματοποίησης, κ.λπ.
Stepper οι μηχανές μπορούν να χρησιμοποιηθούν σε οποιεσδήποτε ακριβές conrtol απαίτησης μηχανισμών και περιστροφική/γραμμική μετακίνηση.
Πλεονέκτημα stepper των μηχανών:
Stepper η μηχανή μπορεί να φθάσει στον ακριβή έλεγχο ακόμη και χωρίς κωδικοποιητές στενός-βρόχων/χωρίς ανατροφοδοτεί το σύστημα, επίσης δεν βουρτσίζουν ηλεκτρικό. Κατά συνέπεια δεν υπάρχει κανένα ηλεκτρομαγνητική παρέμβαση και ηλεκτρικό ζήτημα σπινθήρων. Σε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν βουρτσισμένες τις συνεχές ρεύμα αβούρτσιστες μηχανές μηχανών.
Stepper οι μηχανές είναι εύκολο να ελεγχτούν με τους οδηγούς, και αυτό το χαρακτηριστικό γνώρισμα καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.
1. Ακριβής έλεγχος επιτεύξιμος, προγραμματίσημος
2. Χωρίς την ηλεκτρομαγνητική παρέμβαση & ηλεκτρικούς σπινθήρες
3. Μικρό μέγεθος
4. Λογική τιμή
5. Χαμηλού θορύβου
6. Μακριά ζωή υπηρεσιών
Stepper οι μηχανές χρησιμοποιούνται ευρέως μεταξύ όλων των βιομηχανιών.
