Τόπος καταγωγής: | Κίνα |
Μάρκα: | Vic-Tech |
Πιστοποίηση: | RoHS |
Αριθμό μοντέλου: | 20BY45-20G |
Ποσότητα παραγγελίας min: | 1Unit |
---|---|
Τιμή: | $3.5~$7/Unit |
Συσκευασία λεπτομέρειες: | Τα δείγματα συσκευάζονται με το κιβώτιο εγγράφου, και τα προϊόντα μαζικής παραγωγής συσκευάζονται με |
Χρόνος παράδοσης: | 10~20 ημέρες μετά από το δείγμα πληρώνεται |
Όροι πληρωμής: | T/T, Paypal, πιστωτική κάρτα |
Δυνατότητα προσφοράς: | 100000 pc/Month |
Τύπος μηχανών: | Stepper motor+gearbox ΠΡΩΘΥΠΟΥΡΓΟΥ | Μέγεθος μηχανών: | 20mm |
---|---|---|---|
Γωνία βημάτων: | 18°/gear αναλογία | Αναλογία εργαλείων: | 10:1 έως 488:1 |
Αντίσταση: | 10Ω/phase | Οδηγώντας τρόπος: | Διπολικός |
Υψηλό φως: | 18° stepper γωνίας βημάτων μηχανή,stepper εργαλείων 20mm μηχανή,Stepper εργαλείων ΠΡΩΘΥΠΟΥΡΓΟΥ μηχανή |
Διάφορη αναλογία 20mm εργαλείων stepper γωνίας βημάτων 18° μηχανή με το κιβώτιο ταχυτήτων
Αυτό είναι μια stepper 20mm μηχανή που εγκαθίσταται με ένα κιβώτιο ταχυτήτων.
Η περπατώντας γωνία μιας ενιαίας μηχανής 20mm είναι 18°/step.
Με το κιβώτιο ταχυτήτων, η γωνία βημάτων της μηχανής είναι μικρότερη και η ροπή της μηχανής βελτιώνεται πολύ. (ανάλογα με την αναλογία εργαλείων)
Οι πελάτες μπορούν να επιλέξουν τις διαφορετικές αναλογίες εργαλείων σύμφωνα με τις απαιτήσεις τους.
Επιπλέον, άλλες παράμετροι όπως η αντίσταση μηχανών/το μήκος καλωδίων/ο τύπος συνδετήρων, το μήκος άξονων παραγωγής, η μορφή, κ.λπ. μπορεί να προσαρμοστεί.
Αρχικό εργαλείο μηχανών: Το Μ 0,25 Z14 Λ 1,5, το ύψος από το πρόσωπο ανώτερων ορίων του άξονα στην κάλυψη τελών μηχανών είναι 3.8~4.2
Η ροπή παραγωγής είναι η ροπή μηχανών και η αναλογία μείωσης που πολλαπλασιάζονται με την αποδοτικότητα. Η αποδοτικότητα συσχετίζεται με τον αριθμό σταδίων εργαλείων. Η αναφορά είναι η ακόλουθη: το 3/4 στάδιο, 85%, και κάθε επόμενο στάδιο πολλαπλασιάζονται με ένα 0,9
Διαμορφώστε το αριθ. | 20BY45-20G |
Συγχρονίστε το αριθ. | 2 φάσεις (διπολικές) |
Εκτιμημένη τάση | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 5~8 Β |
Αντίσταση | 10Ω±10%/phase (διευθετήσιμος) |
Γωνία βημάτων | 18°/gear αναλογία |
Μέθοδος διέγερσης | 2-2 φάση |
Άξονας παραγωγής | άξονας διαμέτρων D3.5 4mm |
Βγάλτε τη ροπή | 150mNm (800Hz) |
Ροπή μόνος-εντόπισης (χωρίς διέγερση) | 50mNm REF |
Κράτημα της ροπής | ≥250mNm |
Παράμετροι κιβωτίων ταχυτήτων:
Επίπεδα κιβωτίων ταχυτήτων | Μήκος L1 κιβωτίων ταχυτήτων (χιλ.) | Αναλογία εργαλείων |
3/4 επιπέδων | 16 | 10:1/12.5:1/25:1/31.25:1 |
5 επίπεδα | 17.5 | 50:1/62.5:1/78.1 |
6 επίπεδα | 19 | 100:1/125:1/156.25:1/195.3:1 |
7 επίπεδα | 20.5 | 250:1/312.5:1/390.6:1/488:1 |
Σχέδιο σχεδίου:

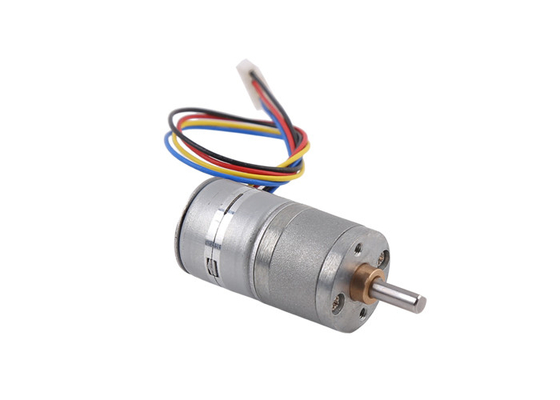

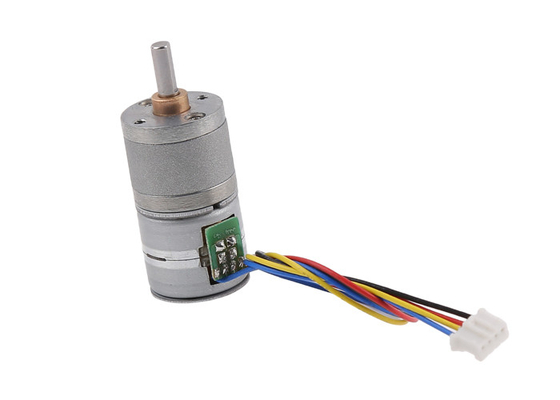

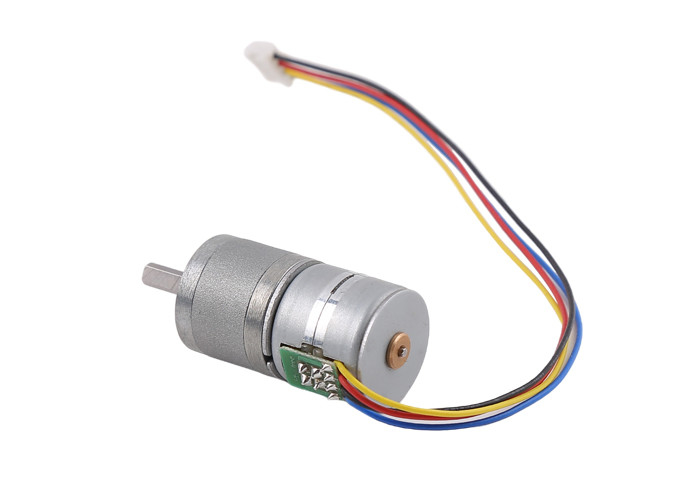

Επίδειξη προϊόντων:
Stepper οι μηχανές χρησιμοποιούνται για τον ακριβή έλεγχο, που χρησιμοποιείται ευρέως στο ιατρικό εξοπλισμό, τον τρισδιάστατο εκτυπωτή, το βιομηχανικό ακριβή έλεγχο, τον εξοπλισμό αυτοματοποίησης, κ.λπ.
Stepper οι μηχανές μπορούν να χρησιμοποιηθούν σε οποιεσδήποτε ακριβές conrtol απαίτησης μηχανισμών και περιστροφική/γραμμική μετακίνηση.
Stepper η μηχανή μπορεί να φθάσει στον ακριβή έλεγχο ακόμη και χωρίς κωδικοποιητές στενός-βρόχων/χωρίς ανατροφοδοτεί το σύστημα, επίσης δεν βουρτσίζουν ηλεκτρικό. Κατά συνέπεια δεν υπάρχει κανένα ηλεκτρομαγνητική παρέμβαση και ηλεκτρικό ζήτημα σπινθήρων. Σε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν βουρτσισμένες τις συνεχές ρεύμα αβούρτσιστες μηχανές μηχανών.
Stepper οι μηχανές είναι εύκολο να ελεγχτούν με τους οδηγούς, και αυτό το χαρακτηριστικό γνώρισμα καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.
1. Ακριβής έλεγχος επιτεύξιμος, προγραμματίσημος
2. Χωρίς την ηλεκτρομαγνητική παρέμβαση & ηλεκτρικούς σπινθήρες
3. Μικρό μέγεθος
4. Λογική τιμή
5. Χαμηλού θορύβου
6. Μακριά ζωή υπηρεσιών
Stepper οι μηχανές χρησιμοποιούνται ευρέως μεταξύ όλων των βιομηχανιών.
Τα δείγματα συσκευάζονται με το σφουγγάρι αφρού μέσα στο κιβώτιο εγγράφου.
Για τη μαζική παραγωγή, τα προϊόντα συσκευάζονται στο χαρτοκιβώτιο εγγράφου.
Για τη θάλασσα που στέλνει (μαζική παραγωγή), τα χαρτοκιβώτια συσκευάζονται στην παλέτα.
Χρόνος ναυτιλίας:
Από σαφή (DHL UPS Fedex/TNT): 5~12 ημέρες
Από 4PX σαφές: 10~20 ημέρες
Θάλασσα που στέλνει: 40~60 ημέρες (εξαρτάται από τις διαφορετικές χώρες)
