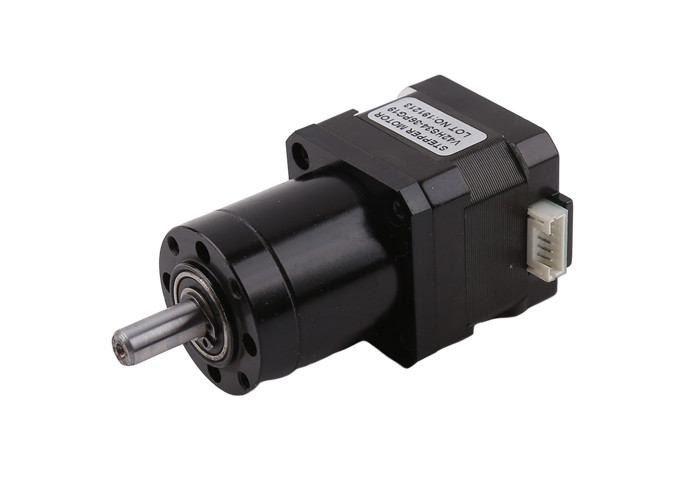

συνδεμένη Stepper 42mm υβρίδιο μηχανή Nema 17 υψηλή ροπή 23 11

συνδεμένη Stepper 42mm υβρίδιο μηχανή Nema 17 υψηλή Stepper κιβωτίων ταχυτήτων ροπής 23 11 μηχανή με τον πλανητικό μειωτή εργαλείων

stepper 42mm συνδεμένο υβρίδιο nema 17 μηχανών υψηλή stepper κιβωτίων ταχυτήτων ροπής 23 11 μηχανή με τον πλανητικό μειωτή εργαλείων

Αυτό είναι μια σειρά προϊόντων που συναρμολογούνται με μια τετραγωνική υβριδική stepper 35mm (NEMA14) μηχανή και ένα πλανητικό κιβώτιο ταχυτήτων τύπων κυλίνδρων.

Τα ακόλουθα informations είναι ένα παράδειγμα μιας μηχανής με ένα μήκος 34mm. Στην πραγματικότητα, το μήκος της μηχανής αυτού του προϊόντος είναι γενικά - διαθέσιμος στη σειρά 20~52mm, και τα ειδικά μήκη μπορεί επίσης να προσαρμοστεί. Γενικά, όσο περισσότερ το μήκος, τόσο μεγαλύτερη η ροπή της μηχανής.

Επιπλέον, η γωνία βημάτων της μηχανής έχει δύο επιλογές: 0,9 βαθμοί και 1,8 βαθμοί, και συχνότερα χρησιμοποιημένος είναι γωνία βημάτων 1,8 βαθμού

Όσον αφορά το κιβώτιο εργαλείων μείωσης, υπάρχουν επίσης πολλές διαφορετικές αναλογίες ταχύτητας για να επιλέξουν από. Το κιβώτιο εργαλείων μείωσης με τις διαφορετικές αναλογίες ταχύτητας έχει τα διαφορετικά στάδια εργαλείων και φυσικά τα διαφορετικά μήκη, τα οποία θα παρουσιαστούν λεπτομερώς στην ακόλουθη περιγραφή.
Λόγω των διαφορετικών σταδίων εργαλείων του μειωτή, η αποδοτικότητα της μετάδοσης ροπής είναι επίσης διαφορετική, έτσι κατά επιλογή μιας μηχανής και ενός μειωτή, το πρέπει να δώσετε προσοχή σε αυτό το περιεχόμενο

Η αναλογία σειρά μείωσης επιλογής αυτής της σειράς είναι από 3,71 έως 3729,5, και η διαφορετική αποδοτικότητα παρουσιάζει ότι ακολουθεί:

1 στάδιο: μήκος 32,4 χιλ., αποδοτικότητα 90%

2 στάδια: μήκος 37,2 χιλ., αποδοτικότητα 80%

3 στάδια: μήκος 43,5 χιλ., αποδοτικότητα 72%

4 στάδια: μήκος 50,4 χιλ., αποδοτικότητα 65%

5 στάδια: μήκος 56,7 χιλ., αποδοτικότητα 58%

Όταν επιλέγετε μια κατάλληλη stepper μηχανή, πρέπει αρχικά να εξετάσετε τους κύριους παράγοντες όπως η διαστημικές, απαραίτητες ταχύτητα συνελεύσεων και η ροπή. Όταν αυτοί οι δείκτες της μηχανής μπορούν να συναντηθούν, μπορείτε προκαταρκτικά να διαμορφώσετε τη μηχανή, και να εξετάσετε έπειτα τη συγκεκριμένη σύνδεση εξόδου, τη μορφή άξονων παραγωγής και άλλες λεπτομέρειες.

Για να καταστήσετε την επιλογή σας σαφέστερη, παρακαλώ αξιολογήστε τις ανάγκες σας ως εξής

1. Οδηγώντας τάση & συχνότητα (ή πέστε την ταχύτητα περιστροφής, υπάρχει μια τέτοια σχέση μεταξύ της ταχύτητας περιστροφής μηχανών και η συχνότητα κίνησης (ΜΑΔ), παρακαλώ αναφέρεται στη γωνία βημάτων συχνότητας κίνησης */6 είναι η ταχύτητα μηχανών (στην περιστροφή/λεπτό) Παραδείγματος χάριν, μια μηχανή γωνίας βημάτων 1,8 βαθμού, 2000pps που οδηγεί, η ταχύτητα μηχανών είναι 2000 *1.8/6=600RPM,
φυσικά, για τη μηχανή του κιβωτίου εργαλείων, η ταχύτητα του τελικού άξονα παραγωγής του κιβωτίου εργαλείων πρέπει να διαιρεθεί με την ταχύτητα της μηχανής ανωτέρω και της αναλογίας μείωσης
2. Ο αριθμός διέγερσης της φάσης, αυτό αφορούσε την επιλογή του τύπου κίνησης
3. Τύπος άξονα παραγωγής (ο τυποποιημένος άξονάς μας πάντα ένας άξονας Dtype, αυτό μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις χρηστών)
4. Ροπή στον άξονα παραγωγής
5. Το μήκος του καλωδίου μολύβδου και του τύπου συνδετήρων, επίσης η μηχανή μπορεί να χρησιμοποιήσει έναν τυποποιημένο συνδετήρα.

Φύλλο στοιχείων παραμέτρου μηχανών

Ροπή μηχανών εναντίον της οδήγησης της ταχύτητας (ΜΑΔ)

Σχέδιο μηχανών:

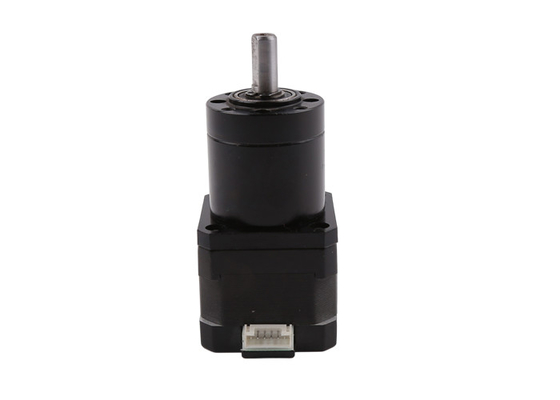

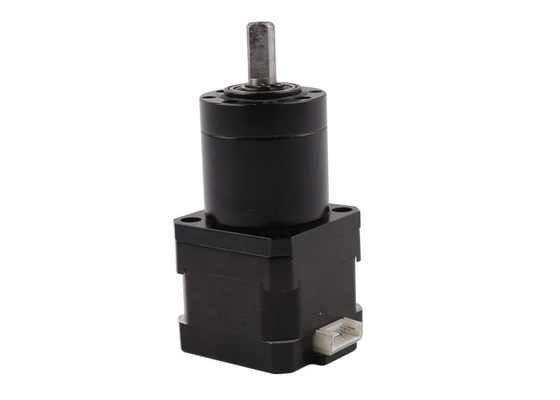

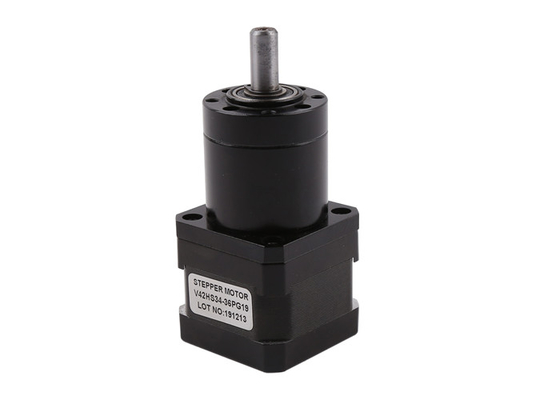

Επίδειξη προϊόντων:

Η υπηρεσία επιχείρησής μας (cOem & ODM)

Στη αυτοκινητοβιομηχανία μικροϋπολογιστών, η επιχείρησή μας έχει περισσότερο από 20 έτη εμπειρίας στη ανάπτυξη προϊόντος, την παραγωγή και τις πωλήσεις, που παρέχουν τις γενικές λύσεις προϊόντων για πολλούς πελάτες, και έχει διάφορα ανεξάρτητα κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας προϊόντα.

Είμαστε πρόθυμοι να συνεργαστούμε με τους πελάτες για να αναπτύξουμε τα προϊόντα, και να μετατρέψουμε τα σχέδια και την εμπειρία διπλωμάτων ευρεσιτεχνίας μας στις μηχανές μικροϋπολογιστών σε μέγιστη αξία πελατών. Πιστεύω ότι θα πάμε περαιτέρω στις λύσεις πελατών.
