VSM10152 10mm stepper ολισθαινόντων ρυθμιστών βιδών μολύβδου τετρ.μέτρου διαμέτρων POM γραμμική μηχανή με 4 καρφίτσες FPC

VSM10152 10mm stepper ολισθαινόντων ρυθμιστών βιδών μολύβδου τετρ.μέτρου διαμέτρων POM γραμμική μηχανή με 4 καρφίτσες FPC

Περιγραφή:

Αυτή η μηχανή VSM10152 είναι stepper διαμέτρων 10mm γραμμική μηχανή με τη βίδα μολύβδου + τον ολισθαίνοντα ρυθμιστή.

Η γωνία βημάτων είναι κανονικό 18°/step, η βίδα μολύβδου είναι M2*P0.4, το μήκος βημάτων είναι 0.02mm/step

(Το μήκος βημάτων σημαίνει τη γραμμική απόσταση που ο ολισθαίνων ρυθμιστής ταξιδεύει όταν παίρνει η μηχανή ένα βήμα)

Η απόσταση ταξιδιού είναι 39mm, και έχει καθορίσει από το μήκος βιδών μολύβδου.

Εάν οι πελάτες σκέφτονται η βίδα μολύβδου είναι πάρα πολύ μακριά, και έχουμε άλλες μηχανές με τις κοντές βίδες μολύβδου για την επιλογή.

Περίπου ο τύπος συνδετήρων, αυτό είναι 4 καρφίτσες FPC.

Μπορούμε να το αλλάξουμε σε PCB+wires+cable εάν οι πελάτες θέλουν έναν συνδετήρα

(Molex 51021-0400, συνδετήρας πισσών 1.25mm είναι τι εμείς ο συνηθέστερα χρήση)

Παράμετροι:

Σχέδιο σχεδίου:

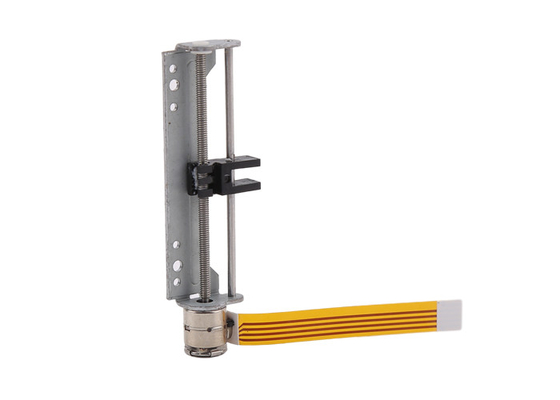

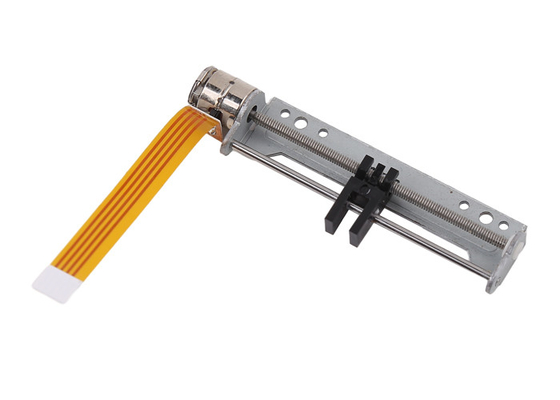

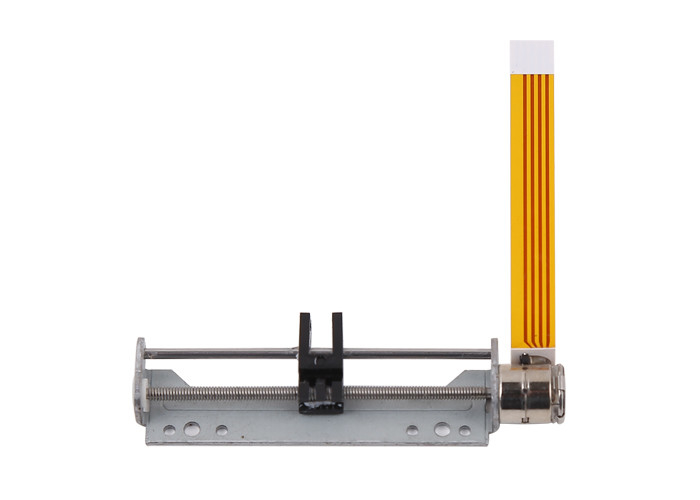

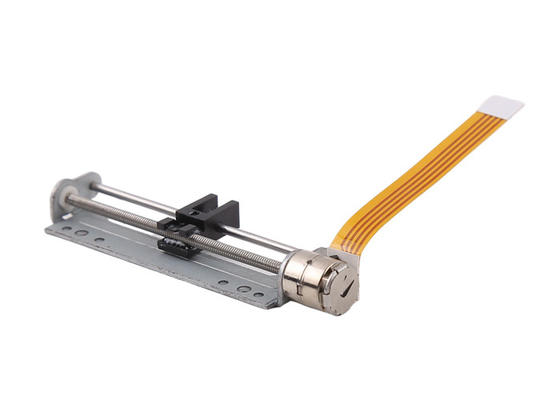

Επίδειξη προϊόντων:

Περίπου γραμμική stepper μηχανή με τον ολισθαίνοντα ρυθμιστή:

Η μηχανή ολισθαινόντων ρυθμιστών μας είναι ένα πλήρες σύνολο συνέλευσης συμπεριλαμβανομένης της βίδας μηχανών + μολύβδου + του υποστηρίγματος + του ολισθαίνοντος ρυθμιστή.

Η γωνία βημάτων της μηχανής είναι γενικά 18°/step, το οποίο τα μέσα 20 βήματα για κάθε ένα γυρίζουν.

Όταν η μηχανή περιστρέφεται μια στροφή, ο ολισθαίνων ρυθμιστής κινεί έναν μόλυβδο.

Για τις ενιαίες βίδες μολύβδου έναρξης: πίσσα =lead.

Έτσι το μήκος βημάτων είναι (γραμμικά ταξίδια ολισθαινόντων ρυθμιστών μετακίνησης μέσων μήκους βημάτων, όταν παίρνει ακριβώς η stepper μηχανή ένα βήμα):

Μόλυβδος βιδών μολύβδου/βήματα κάθε περιστροφής

Παραδείγματος χάριν εάν η βίδα μολύβδου είναι M2*0.4P (κανονική βίδα μολύβδου τετρ.μέτρου πισσών 0.4mm), η γωνία βημάτων της μηχανής είναι 18°, το μήκος βημάτων αυτής της μηχανής είναι 0.4mm/20=0.02mm/step.

Επίσης, το μήκος βιδών μολύβδου είναι εξατομικεύσιμο, και πρέπει επίσης να ρυθμίσουμε το σχέδιο του υποστηρίγματος, εάν προσαρμόζετε το μήκος βιδών μολύβδου.

Εφαρμογή stepper των μηχανών:

Stepper οι μηχανές χρησιμοποιούνται για τον ακριβή έλεγχο, που χρησιμοποιείται ευρέως στο ιατρικό εξοπλισμό, τον τρισδιάστατο εκτυπωτή, το βιομηχανικό ακριβή έλεγχο, τον εξοπλισμό αυτοματοποίησης, κ.λπ.

Stepper οι μηχανές μπορούν να χρησιμοποιηθούν σε οποιεσδήποτε ακριβές conrtol απαίτησης μηχανισμών και περιστροφική/γραμμική μετακίνηση.

Πλεονέκτημα stepper των μηχανών:

Stepper η μηχανή μπορεί να φθάσει στον ακριβή έλεγχο ακόμη και χωρίς κωδικοποιητές στενός-βρόχων/χωρίς ανατροφοδοτεί το σύστημα, επίσης δεν βουρτσίζουν ηλεκτρικό. Κατά συνέπεια δεν υπάρχει κανένα ηλεκτρομαγνητική παρέμβαση και ηλεκτρικό ζήτημα σπινθήρων. Σε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν βουρτσισμένες τις συνεχές ρεύμα αβούρτσιστες μηχανές μηχανών.

Stepper οι μηχανές είναι εύκολο να ελεγχτούν με τους οδηγούς, και αυτό το χαρακτηριστικό γνώρισμα καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.

1. Ακριβής έλεγχος επιτεύξιμος, προγραμματίσημος

2. Χωρίς την ηλεκτρομαγνητική παρέμβαση & ηλεκτρικούς σπινθήρες

3. Μικρό μέγεθος

4. Λογική τιμή

5. Χαμηλού θορύβου

6. Μακριά ζωή υπηρεσιών

Πληροφορίες συσκευασίας και ναυτιλίας:

Τα δείγματα συσκευάζονται με το σφουγγάρι αφρού μέσα στο κιβώτιο εγγράφου.

Για τη μαζική παραγωγή, τα προϊόντα συσκευάζονται στο χαρτοκιβώτιο εγγράφου.

Για τη θάλασσα που στέλνει (μαζική παραγωγή), τα χαρτοκιβώτια συσκευάζονται στην παλέτα.

Χρόνος ναυτιλίας:

Από σαφή (DHL UPS Fedex/TNT): 5~12 ημέρες

Από 4PX σαφές: 10~20 ημέρες

Θάλασσα που στέλνει: 40~60 ημέρες (εξαρτάται από τις διαφορετικές χώρες)
