VSM0807C μικρή Stepper ολισθαινόντων ρυθμιστών γωνία 29mm ΣΥΝΕΧΏΝ 18° βημάτων μηχανών 5V κτύπημα με FPC

Stepper απόστασης ταξιδιού βιδών ΣΥΝΕΧΟΎΣ μολύβδου VSM0807C 5V γραμμική 29mm μηχανή με FPC

Περιγραφή:

Αυτό είναι μια διάμετρος 8mm με τη βίδα μολύβδου τετρ.μέτρου και τον ολισθαίνοντα ρυθμιστή ορείχαλκου.

Παρακαλώ παρατηρήστε ότι αυτό δεν είναι τυποποιημένη βίδα μολύβδου M2*0.4P, και αυτό είναι στην πραγματικότητα βίδα μολύβδου M2*0.5P.

Η πίσσα βιδών μολύβδου είναι διαφορετική.

Το FPC είναι επίσης ειδικά σχέδιο, και εάν ο πελάτης δεν μπορεί να βρεί έναν συνδετήρα για να ταιριάξει με αυτό το FPC, μπορούμε να στείλουμε με τις γυμνές καρφίτσες, ή συγκολλάμε PCB+cables+connector.

Όπως Molex 51021-0400 (συνδετήρας πισσών 1.25mm) είναι επίσης προαιρετικός

Παράμετροι:

Σχέδιο σχεδίου:

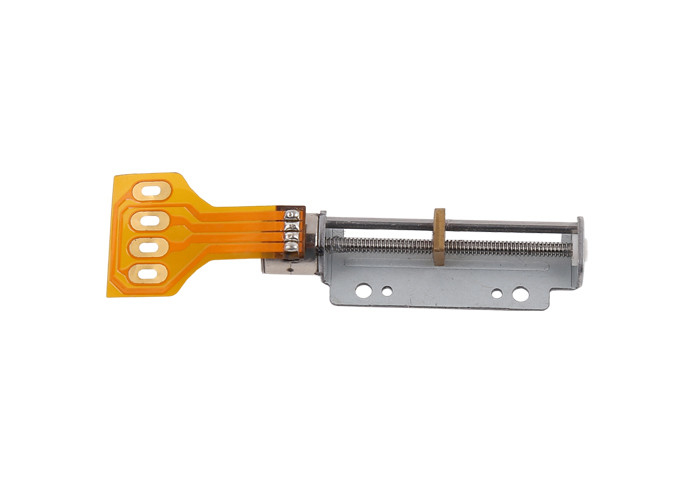

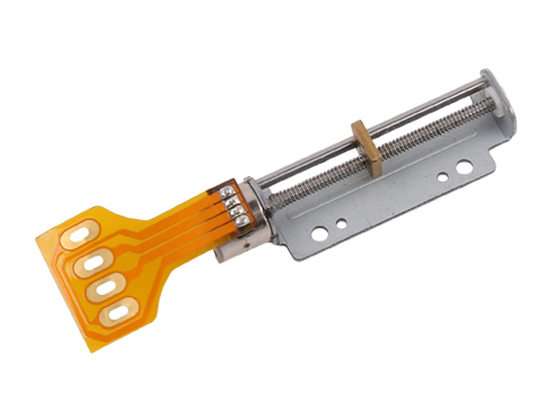

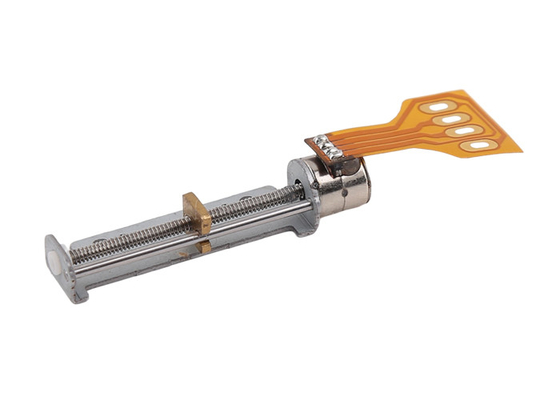

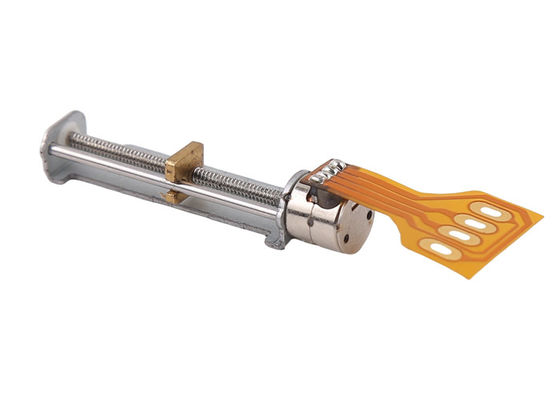

Επίδειξη προϊόντων:

Περίπου γραμμική stepper μηχανή με τον ολισθαίνοντα ρυθμιστή:

Η μηχανή ολισθαινόντων ρυθμιστών μας είναι ένα πλήρες σύνολο συνέλευσης συμπεριλαμβανομένης της βίδας μηχανών + μολύβδου + του υποστηρίγματος + του ολισθαίνοντος ρυθμιστή.

Η γωνία βημάτων της μηχανής είναι γενικά 18°/step, το οποίο τα μέσα 20 βήματα για κάθε ένα γυρίζουν.

Όταν η μηχανή περιστρέφεται μια στροφή, ο ολισθαίνων ρυθμιστής κινεί έναν μόλυβδο.

Για τις ενιαίες βίδες μολύβδου έναρξης: πίσσα =lead.

Έτσι το μήκος βημάτων είναι (γραμμικά ταξίδια ολισθαινόντων ρυθμιστών μετακίνησης μέσων μήκους βημάτων, όταν παίρνει ακριβώς η stepper μηχανή ένα βήμα):

Μόλυβδος βιδών μολύβδου/βήματα κάθε περιστροφής

Παραδείγματος χάριν εάν η βίδα μολύβδου είναι M2*0.4P (κανονική βίδα μολύβδου τετρ.μέτρου πισσών 0.4mm), η γωνία βημάτων της μηχανής είναι 18°, το μήκος βημάτων αυτής της μηχανής είναι 0.4mm/20=0.02mm/step.

Επίσης, το μήκος βιδών μολύβδου είναι εξατομικεύσιμο, και πρέπει επίσης να ρυθμίσουμε το σχέδιο του υποστηρίγματος, εάν προσαρμόζετε το μήκος βιδών μολύβδου.

Εφαρμογή stepper των μηχανών:

Stepper οι μηχανές χρησιμοποιούνται για τον ακριβή έλεγχο, που χρησιμοποιείται ευρέως στο ιατρικό εξοπλισμό, τον τρισδιάστατο εκτυπωτή, το βιομηχανικό ακριβή έλεγχο, τον εξοπλισμό αυτοματοποίησης, κ.λπ.

Stepper οι μηχανές μπορούν να χρησιμοποιηθούν σε οποιεσδήποτε ακριβές conrtol απαίτησης μηχανισμών και περιστροφική/γραμμική μετακίνηση.

Πλεονέκτημα stepper των μηχανών:

Stepper η μηχανή μπορεί να φθάσει στον ακριβή έλεγχο ακόμη και χωρίς κωδικοποιητές στενός-βρόχων/χωρίς ανατροφοδοτεί το σύστημα, επίσης δεν βουρτσίζουν ηλεκτρικό. Κατά συνέπεια δεν υπάρχει κανένα ηλεκτρομαγνητική παρέμβαση και ηλεκτρικό ζήτημα σπινθήρων. Σε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν βουρτσισμένες τις συνεχές ρεύμα αβούρτσιστες μηχανές μηχανών.

Stepper οι μηχανές είναι εύκολο να ελεγχτούν με τους οδηγούς, και αυτό το χαρακτηριστικό γνώρισμα καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.

1. Ακριβής έλεγχος επιτεύξιμος, προγραμματίσημος

2. Χωρίς την ηλεκτρομαγνητική παρέμβαση & ηλεκτρικούς σπινθήρες

3. Μικρό μέγεθος

4. Λογική τιμή

5. Χαμηλού θορύβου

6. Μακριά ζωή υπηρεσιών

Πληροφορίες συσκευασίας και ναυτιλίας:

Τα δείγματα συσκευάζονται με το σφουγγάρι αφρού μέσα στο κιβώτιο εγγράφου.

Για τη μαζική παραγωγή, τα προϊόντα συσκευάζονται στο χαρτοκιβώτιο εγγράφου.

Για τη θάλασσα που στέλνει (μαζική παραγωγή), τα χαρτοκιβώτια συσκευάζονται στην παλέτα.

Χρόνος ναυτιλίας:

Από σαφή (DHL UPS Fedex/TNT): 5~12 ημέρες

Από 4PX σαφές: 10~20 ημέρες

Θάλασσα που στέλνει: 40~60 ημέρες (εξαρτάται από τις διαφορετικές χώρες)
