Σταθερή αιχμάλωτος Stepper άξονων γραμμική υψηλή ώθηση μηχανών με την τραπεζοειδή βίδα

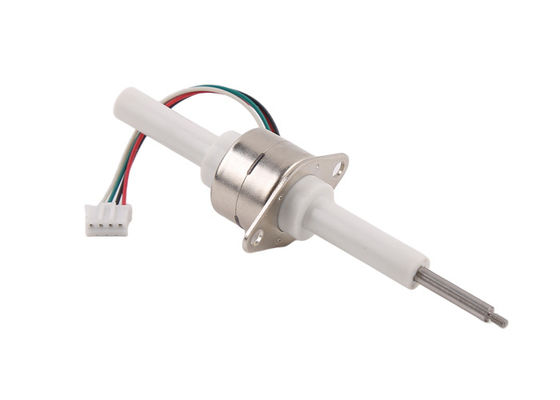

Υψηλή ώθηση 20mm σταθερή αιχμάλωτος γραμμική stepper άξονων μηχανή με την τραπεζοειδή βίδα

Αυτό είναι stepper άξονων 20mm αιχμάλωτη γραμμική μηχανή.

Έχουμε τρεις διαφορετικούς τύπους βιδών μολύβδου για σας για να επιλέξουμε:

Ενιαία έναρξη, διπλές ενάρξεις και τέσσερις ενάρξεις.

Η πίσσα βιδών μολύβδου είναι η ίδια: 0,6096 χιλ.

Συν τοις άλλοις, έχουμε τη διαφορετική απόσταση ταξιδιού για σας για να επιλέξουμε:

14mm/18mm/25mm/32mm

Παράμετροι:

Σχέδιο σχεδίου:

Επίδειξη προϊόντων:

Περίπου γραμμική stepper μηχανή:

Εκεί διαφορετικό σχέδιο:

Αιχμάλωτος άξονας (σταθερός άξονας): η βίδα μολύβδου δεν επιτρέπεται για να περιστρέψει, μπορεί μόνο να ανεβεί και να κατεβάσει, κάνει τη μετακίνηση γραμμικών μηχανών.

Άξονας τρέξιμο-throught-τρεξίματος (μέσω του πηγαίνοντας άξονα): η τη βίδα μολύβδου μπορεί να κινηθεί πάνω-κάτω κατά περιστροφή. Όταν η βίδα μολύβδου καθορίζεται, να μην επιτρέψει να περιστραφεί, η βίδα μολύβδου μπορεί να κινηθεί επάνω σε έναν κάτω, και την εργασία κατάλληλα.

Εξωτερική κίνηση (με το καρύδι): Η βίδα μολύβδου καθορίζεται, δεν μπορεί να κινηθεί πάνω-κάτω, μπορεί μόνο να περιστρέψει, και υπάρχει ένα καρύδι στη βίδα μολύβδου που κινείται πάνω-κάτω.

Περίπου μήκος βιδών και βημάτων μολύβδου:

Έχουμε δύο τύπους γωνιών βημάτων: 15°and 7.5°. Οι μηχανές με τη γωνία βημάτων 15° λαμβάνουν 24 μέτρα για μια στροφή, και οι μηχανές με τη γωνία βημάτων 7.5° λαμβάνουν 48 μέτρα για μια στροφή.

Έχουμε τρεις τύπους μολύβδων βιδών μολύβδου, με την ενιαίες έναρξη/doule ενάρξεις και 4 ενάρξεις.

Η πίσσα είναι η ίδια: 0.6096mm

Βίδα μολύβδου lead=starts*pitch

Για τα παραδείγματα, για τη βίδα μολύβδου 2 ενάρξεων, ο μόλυβδος είναι 2*0.6096=1.2192mm

Το μήκος βημάτων της μηχανής, είναι τα ταξίδια βίδες μολύβδου απόστασης/καρύδια όταν παίρνει η μηχανή ένα βήμα.

Μόλυβδος/βήματα βιδών βημάτων μηχανής length=lead για κάθε στροφή

Για τα παραδείγματα, για τη βίδα μολύβδου 2 ενάρξεων, η γωνία βημάτων είναι 7.5°,

Βήμα length=lead/24=1.2192/24=0.0508mm/step

Περίπου ώθηση:

Η ώθηση συσχετίζεται με τη συχνότητα του οδηγού και το μόλυβδο βιδών μολύβδου, stepper τη γωνία και το μέγεθος μηχανών.

Το μέγεθος της μεγαλύτερης μηχανής, ώθηση είναι μεγαλύτερο.

Η χαμηλότερη συχνότητα αυτό παίρνει, η μηχανή περιστρέφεται πιό αργό, και η ώθηση είναι μεγαλύτερη.

Ο χαμηλότερος μόλυβδος βιδών μολύβδου είναι, η ώθηση είναι μεγαλύτερη.

7,5 βαθμοί γωνίας βημάτων θα έχουν την υψηλότερη ώθηση έναντι 15 βαθμών.

Εφαρμογή stepper των μηχανών:

Stepper οι μηχανές χρησιμοποιούνται για τον ακριβή έλεγχο, που χρησιμοποιείται ευρέως στο ιατρικό εξοπλισμό, τον τρισδιάστατο εκτυπωτή, το βιομηχανικό ακριβή έλεγχο, τον εξοπλισμό αυτοματοποίησης, κ.λπ.

Stepper οι μηχανές μπορούν να χρησιμοποιηθούν σε οποιεσδήποτε ακριβές conrtol απαίτησης μηχανισμών και περιστροφική/γραμμική μετακίνηση.

Πλεονέκτημα stepper των μηχανών:

Stepper η μηχανή μπορεί να φθάσει στον ακριβή έλεγχο ακόμη και χωρίς κωδικοποιητές στενός-βρόχων/χωρίς ανατροφοδοτεί το σύστημα, επίσης δεν βουρτσίζουν ηλεκτρικό. Κατά συνέπεια δεν υπάρχει κανένα ηλεκτρομαγνητική παρέμβαση και ηλεκτρικό ζήτημα σπινθήρων. Σε ορισμένες περιπτώσεις, μπορούν να αντικαταστήσουν βουρτσισμένες τις συνεχές ρεύμα αβούρτσιστες μηχανές μηχανών.

Stepper οι μηχανές είναι εύκολο να ελεγχτούν με τους οδηγούς, και αυτό το χαρακτηριστικό γνώρισμα καθιερώνει τη σημαντική θέση του στον τομέα του ακριβούς ελέγχου.

1. Ακριβής έλεγχος επιτεύξιμος, προγραμματίσημος

2. Χωρίς την ηλεκτρομαγνητική παρέμβαση & ηλεκτρικούς σπινθήρες

3. Μικρό μέγεθος

4. Λογική τιμή

5. Χαμηλού θορύβου

6. Μακριά ζωή υπηρεσιών

Πληροφορίες συσκευασίας και ναυτιλίας:

Τα δείγματα συσκευάζονται με το σφουγγάρι αφρού μέσα στο κιβώτιο εγγράφου.

Για τη μαζική παραγωγή, τα προϊόντα συσκευάζονται στο χαρτοκιβώτιο εγγράφου.

Για τη θάλασσα που στέλνει (μαζική παραγωγή), τα χαρτοκιβώτια συσκευάζονται στην παλέτα.

Χρόνος ναυτιλίας:

Από σαφή (DHL UPS Fedex/TNT): 5~12 ημέρες

Από 4PX σαφές: 10~20 ημέρες

Θάλασσα που στέλνει: 40~60 ημέρες (εξαρτάται από τις διαφορετικές χώρες)
